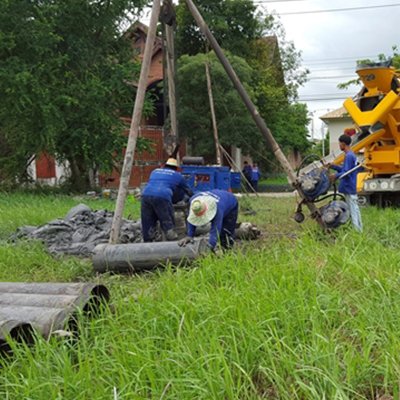

เข็ม3ขา

เข็ม3ขา

เพื่อความสะดวกเราสามารถจำแนกเสาเข็มเป็นประเภท ตามลักษณะของแรงที่ถ่ายลงสู่ดินหรือหินและตามพฤติกรรมของเสาเข็ม ที่ตอบสนองต่อแรงกระทำด้านข้าง ดังต่อไปนี้

1. เสาเข็มรับแรงในแนวดิ่ง (Axially Supported Piers) เสาเข็มที่รับแรงในแนวดิ่งจำแนกได้ เป็น 3 ประเภท ได้แก่

1.1) เสาเข็มถ่ายแรงสู่ปลาย (Bearing Type Pier) เป็นเสาเข็มที่มีลักษณะตรง ซึ่งก่อสร้างลงในชั้นดินอ่อน และมีปลายอยู่ในชั้นดินที่มี กำลังแบกทาน (Bearing capacity) สูงจนทำให้กำลังต้านทานของเสาเข็มส่วนใหญ่เกิดขึ้นที่ ปลาย

1.2) เสาเข็มถ่ายแรงสู่ปลาย และผิว (Combination Bearing and Side Resistance Type Pier) เป็นเสาเข็มที่ฝังลงในชั้นดินที่ทำให้แรงต้านแรงกระทำบางส่วนเกิดจากผิวด้านข้างของเสาเข็มที่ สัมผัสกับดิน และแรงต้านบางส่วนถ่ายลงสู่ปลายเสาเข็ม

1.3) เสาเข็มถ่ายแรงสูผิว (Side Resistance Type Pier) เป็นเสาเข็มที่ฝังลงในชั้นดินที่ทำให้แรงต้านแรงกระทำส่วนใหญ่เกิดจากผิวด้านข้างของเสาเข็ม ที่สัมผัสกับดิน เนื่องจากกำลังแบกทานที่ปลายเสาเข็มนั้นต่ำมากหรือไม่น่าเชื่อถือ ตัวอย่างเช่น เสาเข็มที่ไมมีการทำความสะอาดก้นหลุมก่อนการเทคอนกรีต

2. เสาเข็มรับแรงกระทำด้านข้าง (Laterally Loaded Piers) เมื่อคำนึงถึงการตอบสนองต่อแรงกระทำต่อเสาเข็มจะจำแนกเสาเข็มได้เป็น 2 ประเภท

2.1) เสาเข็มแข็งเกร็ง (Rigid Pier) เป็นเสาเข็มที่สั้น และมีสติฟเนสสูงเมื่อเทียบกับดินรอบเสาเข็ม การเคลื่อนตัวหลักของเสาเข็มจะเป็นการหมุนรอบจุดบนเสาเข็ม หรือการเลื่อนทางข้างของเสาเข็ม การต้านการหมุนของ เสาเข็มสติฟเนสสูงถูกควบคุมโดยรูปแบบความสัมพันธ์ระหว่างแรงกับการเคลื่อนตัวของดิน โดยรอบและดินใต้เสาเข็ม และยังถูกควบคุมโดยการยึดรั้ง (ถ้ามี) จากโครงสร้างเหนือเสาเข็ม

2.2) เสาเข็มยืดหยุ่น (Flexible Pier) เสาเข็มที่มีความยาวมากพอ และมี Flexural Rigidity (EI) ที่ทำให้การแอ่นตัวของเสาเข็มส่วน ใหญ่เกิดจากแรงดัด
